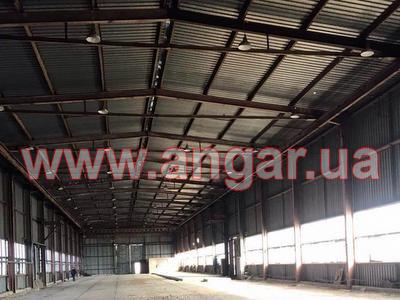

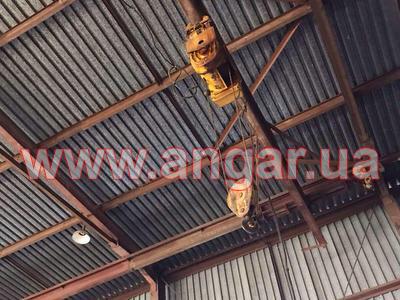

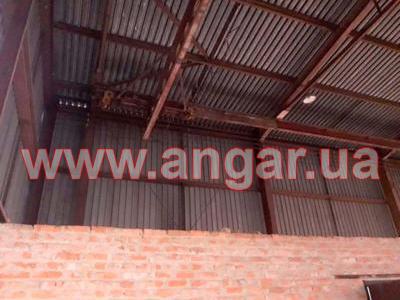

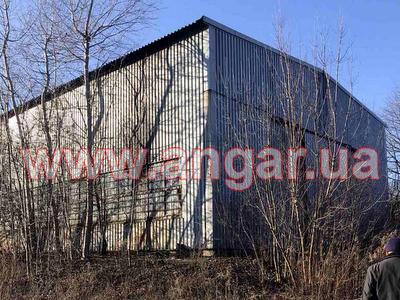

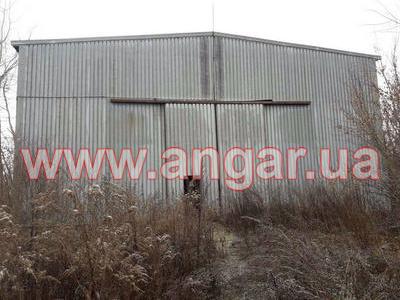

| Ангар прямостенного типа. Установлен в полной комплектации. Колоны из двутавровой балки сечением 400х180мм. Всего 30шт. Шаг колонн 6м. Высота колонны 7,40м. Торцевых колонн 8шт. Крепление к фундаментам на анкерных болтах. Фермы разборные. Верхний пояс из двутавровой балки сечением 360мм, понизу идет растяжка из спаренного уголка сечением 75мм. Высота фермы 2,10м. Всего 15 шт. Крепление к колоннам болтовое. В комплекте две рабочие кран-балки грузоподъёмностью 3,2т и 2т. Подвесной подкрановый путь из двутавровой балки 36Н. Крепление подкранового пути болтовое. Кровельные прогоны из Z-профиля сечением 180мм, толщина металла 3,5мм. Всего 840 м.п.(10 рядов). Стеновые прогоны из Z-профиля сечением 180мм, толщина металла 3,5мм. Всего 1020 м.п. (5 рядов). Обшит ангар металлопрофилем, высота волны 57мм, толщина металла 1мм. В комплекте 2-е торцевых раздвижных ворот размером 6х6м, и 2-е фасадных ворот размером 3х3м. Вес конструкции около 100т. |
